Montaje didáctico en matriz de 170 puntos cuya finalidad es aprender cómo funciona una configuración Darlington de dos transistores y utilizarla en un sensor muy sensible de tacto
Dos transistores conectados en acoplamiento directo, de modo que el emisor del primero sea conectado a la base del segundo y los colectores interconectados forman un par o paso Darlington.
La señal se aplica en la base del primer transistor y se retira del transmisor del segundo o del colector en común.
En nuestro circuito, vamos a usar dos transistores BC548 conectados como Darlington de modo que una corriente muy pequeña en la base del primero es suficiente para provocar una corriente mucho mayor en el colector del segundo.
Así, una diminuta corriente que pasa por la base del primero, venida del toque de nuestros dedos es suficiente para encender el LED.
Este circuito es mucho más sensible que el diseño de interruptor de toque con un transistor, ya que la ganancia es mucho mayor.
Montaje
En la figura 1 tenemos el circuito completo del interruptor de toque.

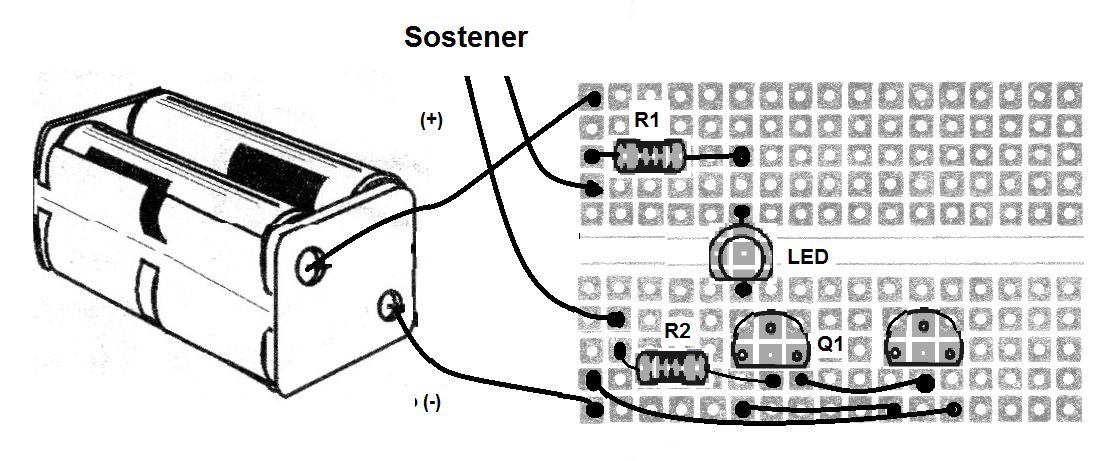

El montaje en la matriz de contactos se muestra en la figura 2.
En el montaje, observe cuidadosamente las posiciones de los dos transistores y del LED.
Compruebe bien todas las conexiones hechas a través de cables, teniendo cuidado de no errar en las interconexiones de los transistores.
Material Usado
Q1, Q2 - BC548 - transistores NPN
LED - LED común
R1 - 1 k ohms - resistor - marrón, negro, rojo
R2- 100 k ohms - resistor - marrón, negro, amarillo
B1 - 6 V - 4 pilas
Varios:
Matriz de contactos, soporte de pilas, hilos, etc.
