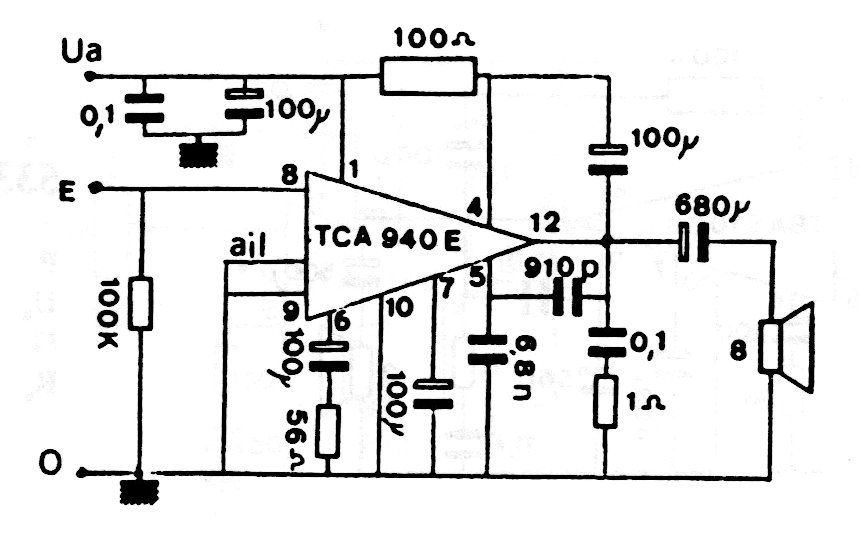

El circuito integrado utilizado en este amplificador no es muy común en la actualidad. Este circuito lo encontramos en una documentación de los años 90. El circuito debe alimentarse con una tensión de 20 V y tiene una ganancia de 37 dB. La resistencia de entrada es de 100 k ohms.
| Haga click en la imagen para ampliar |
