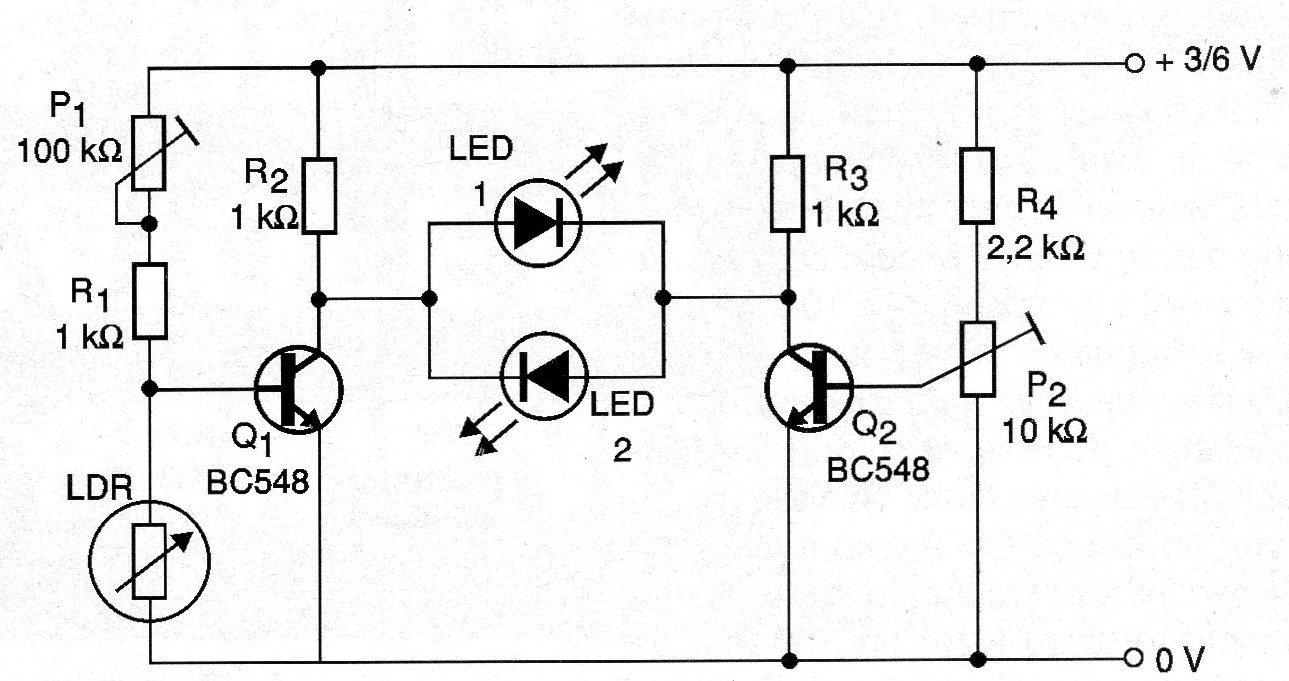

El circuito presentado en la figura 1 permite la comparación de niveles de luz basados en una escala establecida en un potenciómetro.
Sólo tienes que ajustar ese potenciómetro para que los LED se apaguen cuando, entonces, tenemos el equilibrio del puente.
La escala se ajusta inicialmente en el trimpot de 100 k ohms. Para obtener una escala precisa se puede utilizar un fotómetro común como referencia.
El circuito puede ser alimentado por dos o cuatro pilas pequeñas y el LDR puede ser de cualquier tipo o tamaño.
Para mayor directividad y sensibilidad, el LDR debe instalarse en un tubo opaco con una lente convergente. La luz de colores específicos puede tener su intensidad medida con el uso de un filtro.
En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje de este fotómetro.
Los LED pueden ser de cualquier color.
Lista de material:
Q1, Q2 - BC548 o equivalentes - transistores NPN de uso general
LED1, LED2 - LEDs comunes de cualquier color
LDR - LDR redondo común
P1 - 100 k ohms - trimpot
P2 - 10 k ohms - potenciómetro lineal
R1, R2, R3 - 1 k ohms x 1/8 W - resistores - marrón, negro, rojo
R4 - 2,2 k ohms x 1/8 W - resistor - rojo, rojo, rojo
Varios: Placa de circuito impreso, soporte de pilas, caja para montaje, hilos, soldadura, etc.
