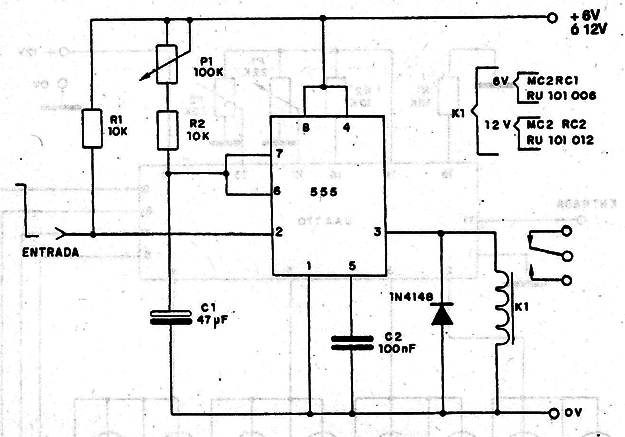

El disparo de este circuito monoestable se hace por una transición negativa de la tensión de entrada, que debe caer de +B a 0 V. El tiempo de accionamiento del relé es ajustado en P1 y se puede calcular mediante la expresión: T = 1,1 x R x C. En esta expresión R es la resistencia total representada por la suma de R2 con P1.
