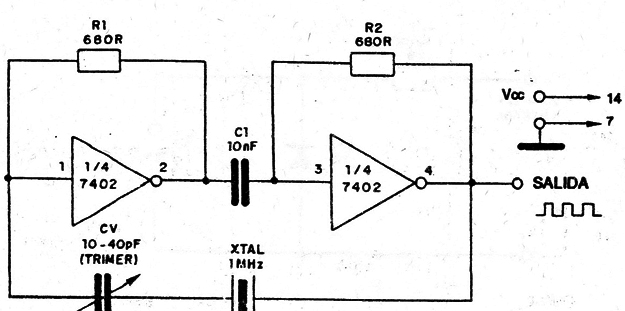

Este oscilador a cristal con integrado TTL usa dos de las cuatro puertas inversoras de un 7402 y opera con un cristal de 1 MHz. Se pueden experimentar cristales de otras frecuencias, dentro de los limites admitidos por el 7402, con eventual modificación de valor de CV. La alimentación debe ser de 5 V y la forma de onda obtenida en la salida es rectangular. Observe los pinos de alimentación que son el 14 y el 7.
