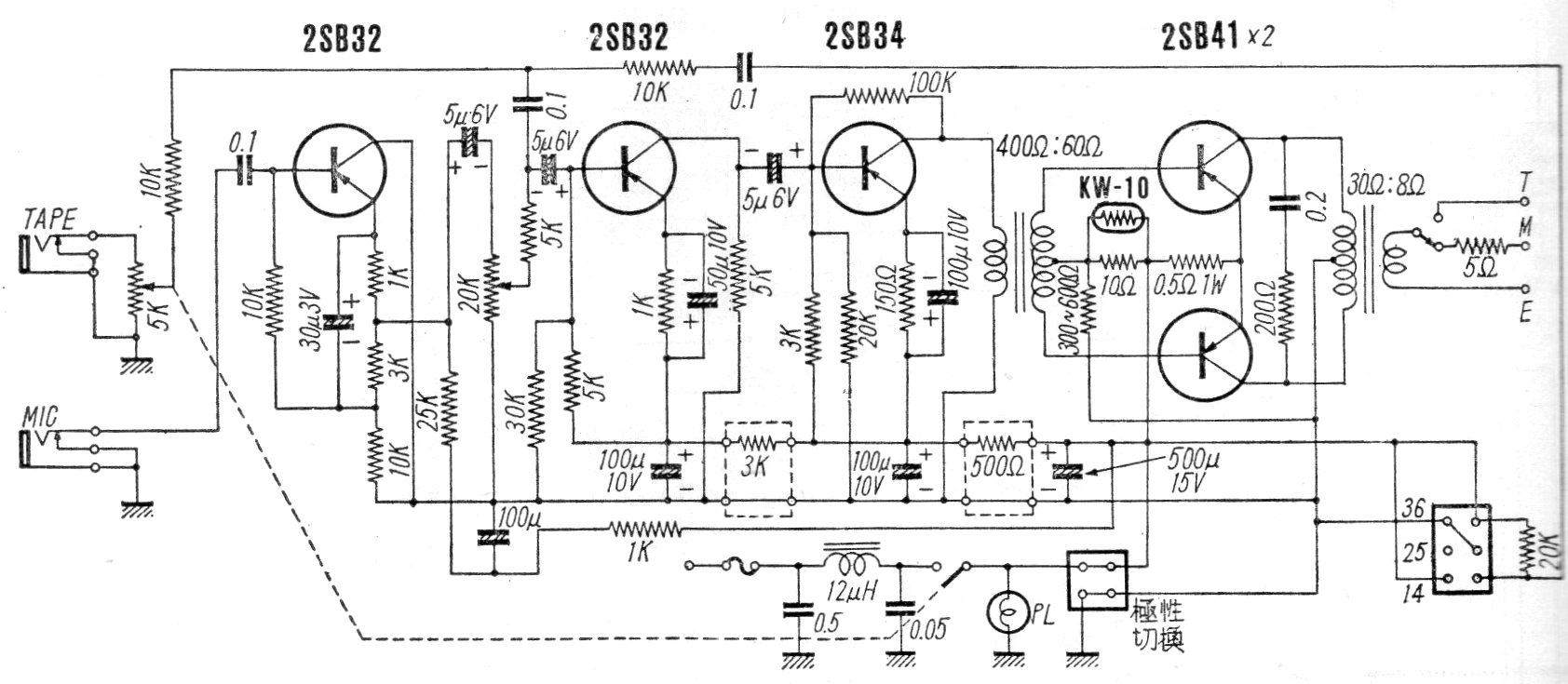

Este amplificador comercial transistorizado de 10 W se vendía en Japón en los años 60. El circuito tenía salida push-pull con transformador y era alimentado por fuente externa de 12 V. Encontramos en él dos entradas, siendo una para toca-cintas y otra para micrófono.




| Haga click en la imagen para ampliar |
