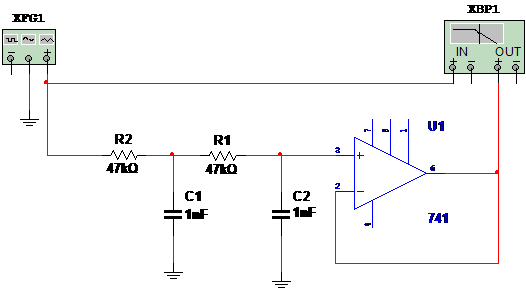

En la Figura 1 tenemos un filtro pasa-bajas con un amplificador operacional 741 convencional.
Tenga en cuenta que el generador de señal está conectado a la entrada del filtro y la entrada del Bode Plotter.

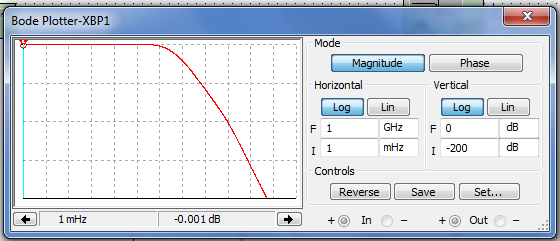

La salida del filtro está conectada a la salida de la Bode-plotter. El resultado de la simulación se muestra en la misma figura.
Los valores de los componentes se calculan para una frecuencia de corte de 1 kHz. En la sección de fórmulas, el lector encontrará en este sitio la forma de calcular los componentes de este filtro.
Ver que se puede tener una idea clara de cómo se atenúa la señal en la frecuencia de cruce. En este caso también, como trabajar con un amplificador operacional ideal genérico, se omite la fuente de alimentación, ya que el software en sí la considera en la simulación.
