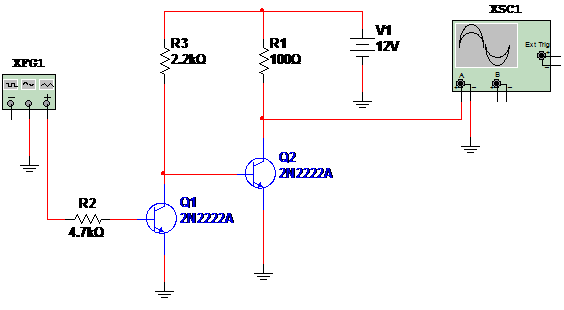

La configuración mostrada en la Figura 1 utiliza dos transistores NPN en la activación de la carga cuando la entrada pasa a nivel bajo (0 V).
También podemos usar un transistor con potencia superior a Q2, controlando así las cargas de mayor potencia directamente. Observamos, sin embargo, que esta configuración no es aislada.
Para transistores de potencia adicionales debe tener en cuenta su necesidad de usar disipadores de calor. En este caso, la alimentación del sector también se puede hacer con una tensión diferente de 5 V.
En la figura también tenemos una simulación por ordenador de este circuito, se ha señalado que la carga utilizada fue una resistencia de 100 ohmios. El transistor NPN conectado a 4K7 resistor puede ser un BC548 y conectado con resistencia de 100 ohmios BD135 uno o TIP31.
