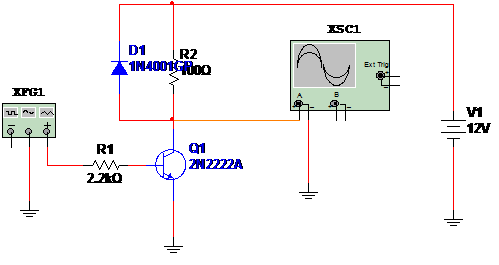

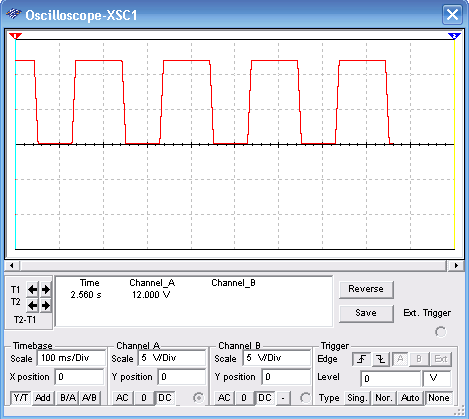

El circuito mostrado en la figura 1 consiste en una solución simple para excitar una carga de potencia a partir de una señal lógica obtenida de la salida de microcontroladores, microprocesadores, lógica TTL y la lógica CMOS.
La carga excitada depende de la transistor. Para BC548 y equivalentes la corriente máxima es de 100 mA y utilizando un BD135 la carga máxima es de 500 mA.
Para cargas más grandes también se puede utilizar los Darlingtons y otros TIP121. La potencia depende sólo de la carga y la alimentación puede ser entre 6 y típicamente 15 V conforme el transistor utilizado.
Para corrientes superiores a 200 mA, el transistor debe estar montado en el disipador de calor. El diodo de protección se indica cuando se excita son cargas inductivas tales como motores, relés y solenoides.
