Un desplazamiento de fase del oscilador pelos 3 elementos de la red RC mueve a 180 grados la fase del señal pelo que la señal se invierte y por lo tanto realimente positivamente transistor.
El resultado es el mantenimiento de las oscilaciones. En la red RC los capacitores determinan la frecuencia de las oscilaciones. El circuito funciona bien en la producción de señales en la gama de audio con forma sinusoidal.

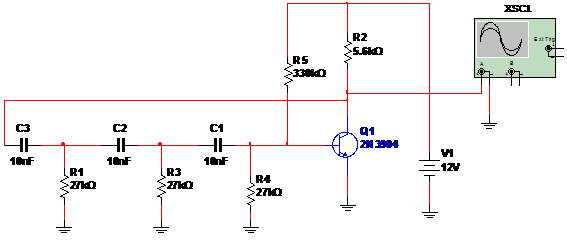

La alimentación se puede hacer con tensiones de entre 9 y 15 V y transistores equivalentes podrían ser experimentados. En la simulación, utilizamos el osciloscopio virtual de Multisim. El circuito se muestra en la Figura 1.
