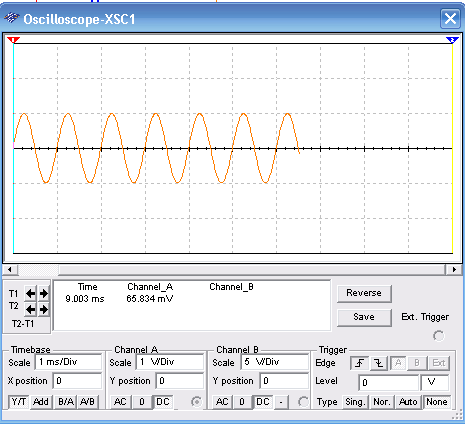

Una señal de corriente alterna de 10 mV de amplitud produce una salida de 1 V cuando se aplica al amplificador se muestra en la Figura 1. La señal de onda senoidal de 1 kHz se amplifica y aparece en la salida con una impedancia baja.
La fuente debe ser simétrica alrededor de 6 a 12 V e iguales a los amplificadores operacionales 741 pueden utilizarse. La ganancia se determina por la relación entre la resistencia de 100 k resistencias de 1 kΩ.
