Esta etapa de potencia de audio puede servir como refuerzo simple o amplificador para aplicaciones como intercomunicadores, sistemas de entrada de la puerta, etapas de salida de la radio experimental, etc.
El circuito utiliza dos transistores en configuración Darlington puede proporcionar una salida que alcanza 500 mW utilizando transistores de buena ganancia.
Q1 puede ser cualquier transistor de uso general NPN como el BC548 y para Q2 recomendamos un NPN de media potencia como el BD135 oTIP31.

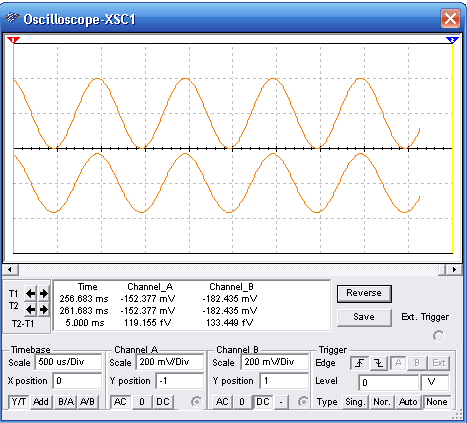

Para la alimentación por encima de 6 V (entre 9 y 12 V) este transistor debe estar montado en un disipador de calor. La amplitud de la señal de salida es la misma que la señal de entrada (200 mV) en la simulación, pero ya que la impedancia de entrada es alta y la salida es baja, la ganancia de potencia es muy alta.

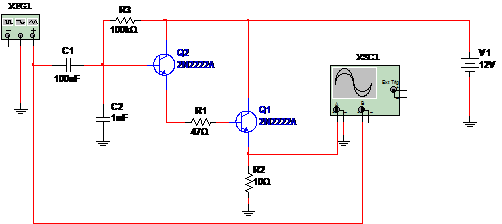

En lugar de R3 se puede conectar los altavoces con una entre 3 y16 Ω. El circuito completo de la etapa de amplificación se muestra en la figura 1.
