Este transmisor tiene un alcance de entre 15 y a 50 metros dependiendo de la' banda de operación. L1 tiene 40 espiras para la banda de 3,5 MHz, 20 espiras para la banda de 7MHz y 10 espiras para la banda de los 14MHz. EI núcleo de la bobina es una barra de ferrite de 1 cm. de diámetro y 5 cm. de largo. EI alambre es de 28 AWG. El capacitor Cv es un trimmer común y la antena es telescópica de 30 a 80 cm. de largo. En la modulación tenemos un transformador de salida para transistores con primario de 200 a 1000 Ω y el micrófono es un altoparlante común.

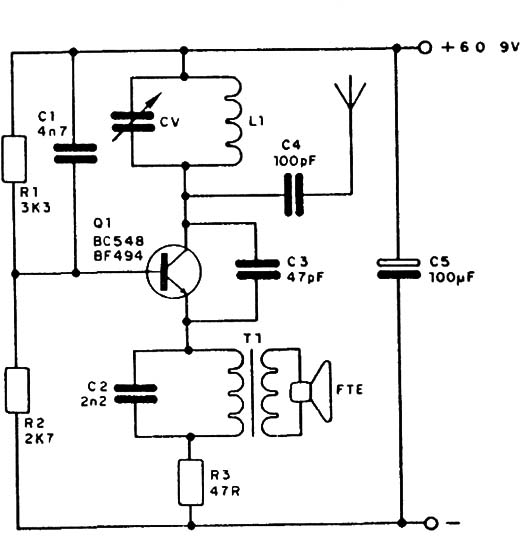

Transmisor de Ondas Cortas
