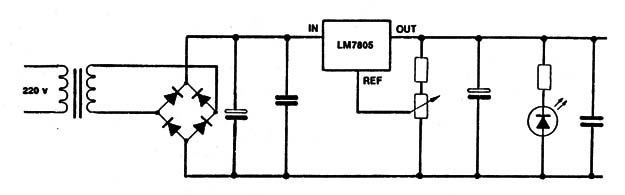

Esta fuente fornece corrientes de 1 ampère e tensiones entre 5 V y 20 V. Lo circuito integrado debe ser montado en un bueno disipador de calor.
R1 – 220 Ω (rojo, rojo, marrón)
R2 – 1 kΩ (marrón, negro, rojo)
C1 – 4.700 µF cerámico (Radical)
D1 a D5 – BT255 (1N5402)
DL1 – LED rojo
CI1 – LM7805
P1 – Potenciómetro de 4k7
T1 – Transformador 220 V / 15 V 3 A
