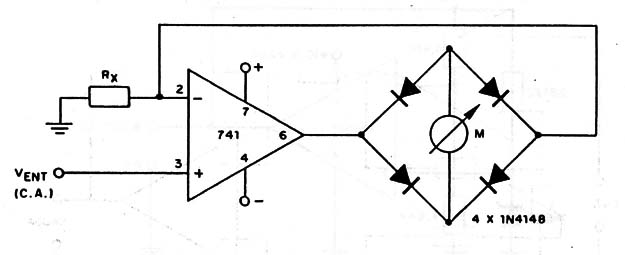

En este circuito, que puede servir de base para el proyecto de un Voltímetro muy elaborado, la corriente del instrumento M es dada por la relación Vent/Rx. La fuente debe ser simétrica y los valores de la corriente calculada no deben exceder los límites admitidos por el operacional. La impedancia de entrada es dada por Rx.
Voltímetro Básico 741
