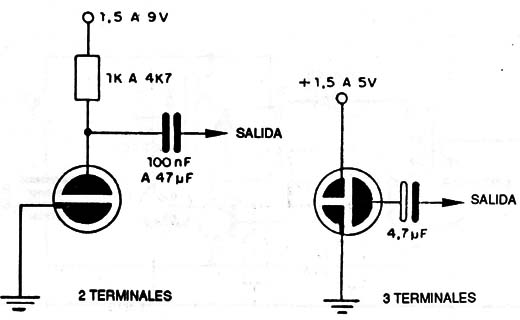

En los dos diagramas tenemos las conexiones de los micrófonos más comunes de electret. En el primer caso, el valor del resistor está determinado por la tensión de alimentación y el capacitor por las características de la etapa amplificadora. En el segundo caso, el capacitor puede tener valores entre 220 nF y 10 µF, típicamente.
Microfonos de Electret
