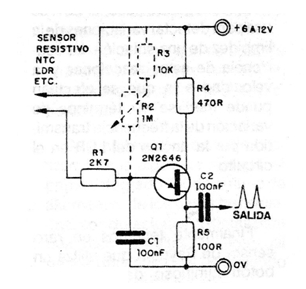

Ei circuito presentado en la figura puede emitir señales en la banda de 50 Hz a 4 kHz aproximadamente, según la resistencia de! sensor varíe en la banda de 1 k a 1M. Podemos usar como sensor un LDR para medir la intensidad de la luz incidente, o indirectamente, como por ejemplo en la medida de cambio de tonalidad, de sustancias químicas, de transparencia o en la detección de Rayos X. Podemos usar un NTC para medir la temperatura o cualquier otro sensor. En este punto damos algunas sugerencias sobre el uso de sensores, específicamente el utilísimo LDR. Montado el LDR contra el material fosforescente, y colocados ambos en una cámara escura (envueltos en hoja de aluminio aislada), el LDR detecta cualquier pequeña emisión de luz del material, la que ocurre cuando los Rayos X inciden en él (los Rayos X atraviesan el Aluminio) y no ocurre con la luz u otras radiaciones. Cambiando el valor de C1 se puede modificar la banda de actuación del conversor según las características del sensor usado. En este circuito, la estabilidad de la frecuencia en función de la tensión de alimentación, es excelente. Una variación de! 10% en la tensión de alimentación produce una variación de la frecuencia de sólo 1%, y si eso fuera mucho, aconsejamos el uso de una fuente estabilizada.
