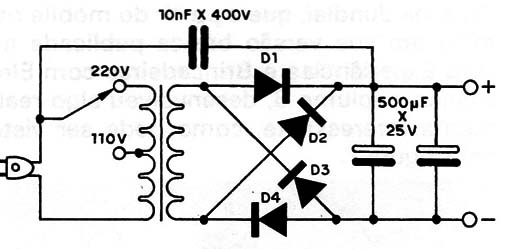

En la figura se muestra una fuente de baja tensión simple que puede utilizarse como fuente para Arduino. El voltaje de salida obtenido depende básicamente del transformador utilizado. Por lo tanto, para un transformador V 4.5 tenemos aproximadamente 6 V y salida a un 7. 5V transformador aproximadamente 9 V de salida, dependiendo de la corriente de carga. Un transformador de 250 mA o 500 mA sirve para alimentar microcontroladores como Arduino. Los diodos pueden ser de tipo 1N4002, 1N4003, 1N4004 o BY127. Cualquier diodo de 50 V x 1 o más puede ser usado. Los capacitores utilizados en la filtración debe ser un mínimo voltaje de trabajo 16 V (para transformadores hasta 9V) y su valor debe ser el mayor posible para evitar ondulaciones o ripples.
