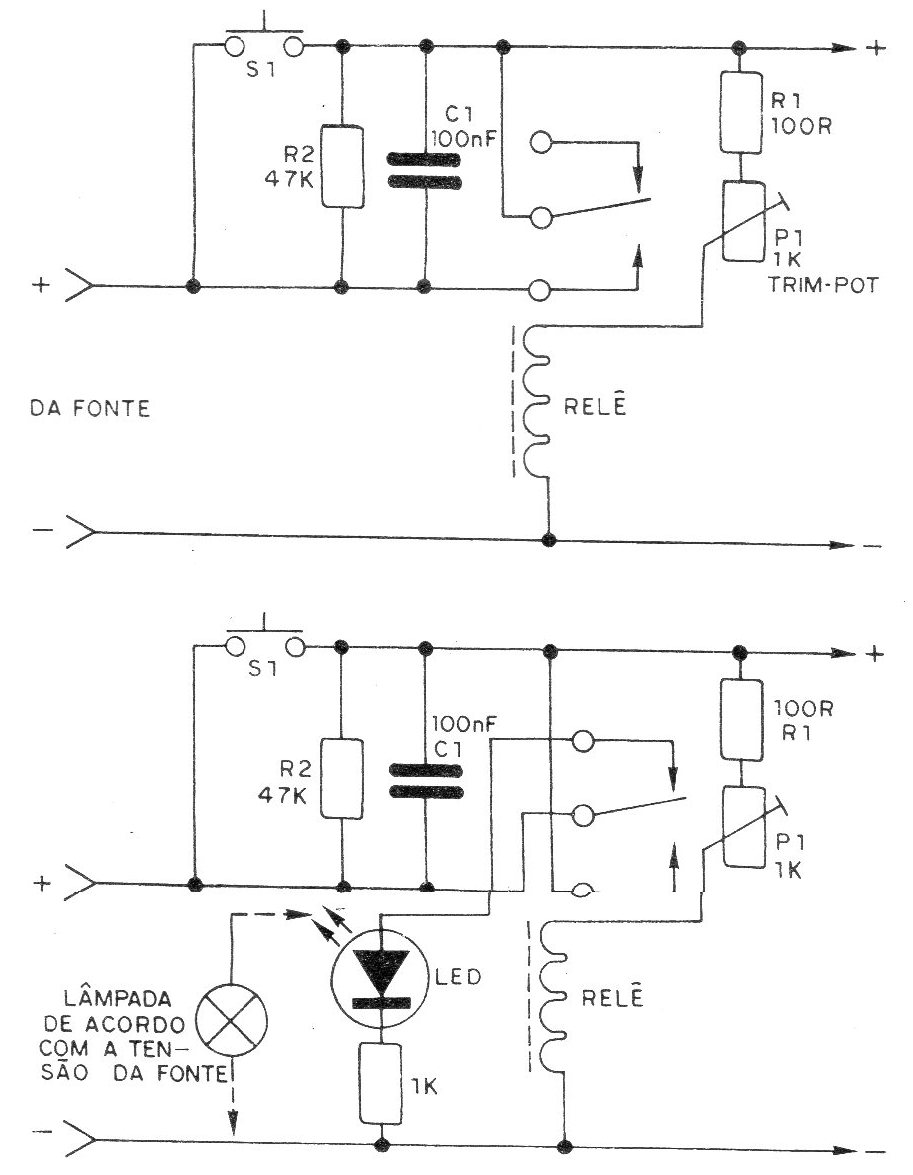

Este circuito es de gran utilidad para el experimentador que puede tener su fuente de alimentación dañada en caso de cortocircuito en el aparato que está recibiendo su energía. Lo que tenemos es un relé que se ajusta para abrir sus contactos en caso de caída excesiva de tensión, apagando así la fuente. Como la caída excesiva de tensión ocurre en caso de cortocircuitos o de una corriente de carga mayor de la que la fuente puede proporcionar, tenemos la protección deseada. El relé usado debe tener una tensión muy inferior a la de la fuente y operar con una corriente pequeña. Sugerimos la utilización de un relé de 6 V x 50 mA, siendo el trimpot entonces ajustado para hacerlo recibir esta tensión solamente cuando la fuente está en funcionamiento normal. Este trimpot debe entonces ser de 1 k teniendo una resistencia de 100 ohms conectados en serie. Con este potenciómetro, el Circuito de protección se puede utilizar en fuentes de 9 V a 18 V. Para fuentes de 6 V, el relé utilizado debe cerrar sus contactos con al menos 4,5 V, para obtener un correcto ajuste en el trimpot. R1 y C1 hacen la protección contra el contacto en los contactos, y S1, un interruptor de presión, rearma la fuente, es decir, la enciende de nuevo después de que la causa del corto es descubierta y removida. El circuito adicional permite que se añada una lámpara o un indicador LED rojo que se encender cuando el relé se desarmar en caso de cortocircuito.
