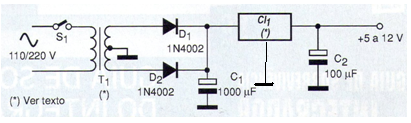

Para aquellos que necesitan una fuente de alimentación 5. 6, 9 o 12 V con una corriente de hasta 1 ampère, tenemos en la figura 1 es un circuito de precisión estabilizado por circuito integrado y con protección contra cortocircuitos en la salida.
El circuito integrado debe estar provisto de un radiador de calor y su límite de corriente de salida es 1 ampère. El transformador y el circuito integrado se eligen en función de la tensión que desee en la salida, como se muestra en la tabla al lado del diagrama.
La corriente secundaria del transformador es de 1 amperio. Si el procesador tiene una corriente más pequeña, el circuito seguirá funcionando, pero proporcionará el máximo de esta corriente.
La tensión de trabajo de los capacitores debe ser de al menos 2 veces el voltaje en el secundario del transformador, para mayor seguridad.

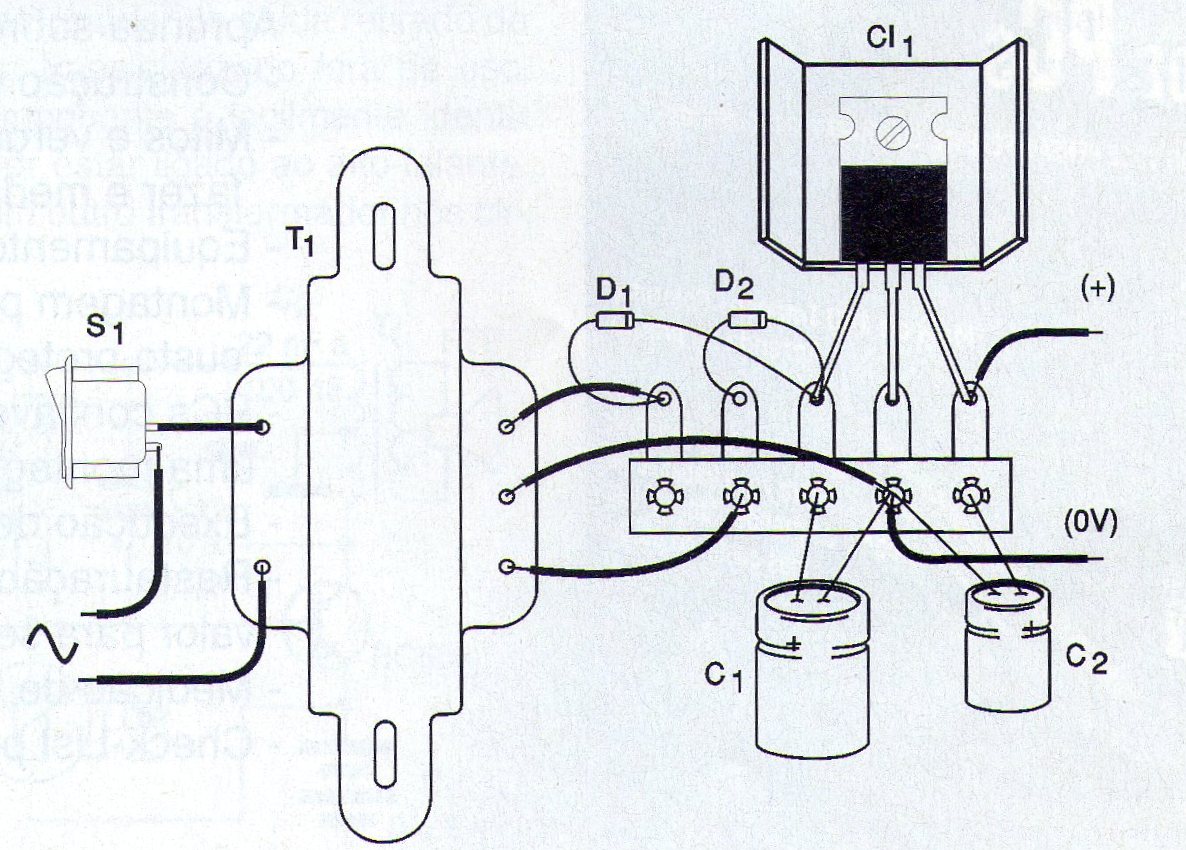

En la figura 2 se muestra la montaje de la fuente.
El circuito integrado debe tener radiador de calor, y las garras deben tener identificación de polaridad de salida..

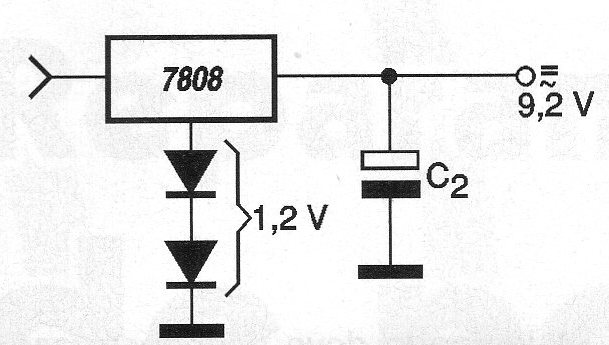

El tipo de circuito utilizado depende de la tensión de salida deseada, de acuerdo con la lista de materiales. Hemos tomado nota de que sólo es difícil encontrar el 7809 se puede utilizar 7808 con uno o dos diodos conectados como se muestra en la Figura 3.
Esta conexión proporcionar tensiones de salida 8,6 a 9,2 V en la salida que es adecuado para equipos de alimentos y el circuito 9 V.
LISTA DE MATERIALES
Semiconductores:
7809 (9 V) 7812 (12 V) CI-1-7805 (5V), 7806 (6V) – circuito integrado regulador de tensión
D1, D2 - diodos rectificadores - 1N4002
C1 - 1000 uF x 16 V - capacitor electrolítico
C2 - 100 uF x 12 V - capacitor electrolítico
Varios:
T1 - Transformador - primario como la red eléctrica y secundario con tensión a de acurdo com la salida
S1 - Interruptor
Radiador de calor, puente terminales, cable de alimentación, caja de montaje, cables, soldadura, etc.
