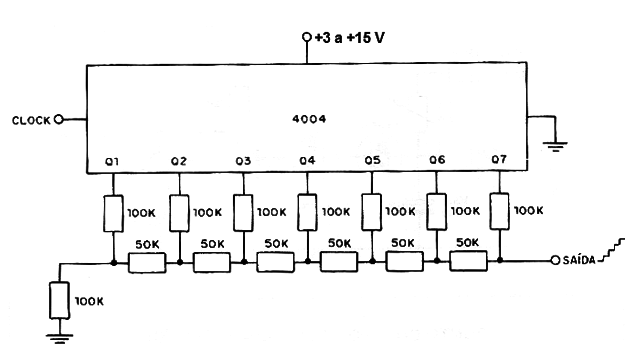

Este circuito produce un voltaje de salida que depende del número de pulsos aplicados a su entrada. El circuito tiene 7 bits que proporcionan una escala de 128 tensiones. La fuente de alimentación se puede hacer con tensiones de 3 a 15 V y como la impedancia de salida es demasiado alta el voltaje de salida debe ser aplicado a amplificador operacional como seguidor de voltaje. La precisión de la tensión de salida depende de la exactitud de las resistencias que se utilizan.
