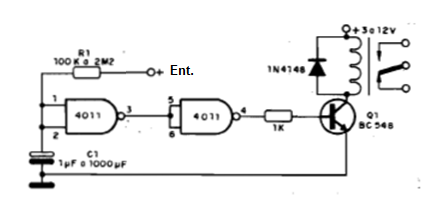

La idea de este pequeño shield es un relé con un retardo disparado después de la hora en que se toma cierta salida de un microcontrolador a alto nivel. Este circuito proporciona temporizaciones (timer) que van desde unos pocos segundos hasta una hora, dependiendo del valor de R1 y C1. De largo los tiempos del condensador deben ser de buena calidad, debido a fugas que pueden impedir el funcionamiento del circuito. El relé puede ser de 3 a 12 V con corriente máxima de bobina de 100 mA. La fuente de alimentación integrada se hace al pin 14 (positivo) y 7 (negativo) con 5 V. Puede utilizarse el 4001 con la función similar. Ver la salida que se utiliza debe permanecer en alto nivel hasta el momento cuando el circuito se dispara y luego por el tiempo que queremos que sea accionado.
