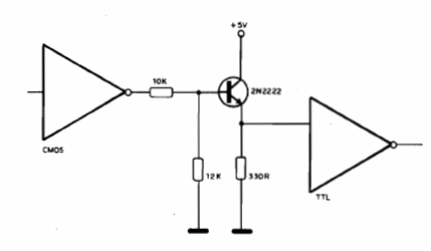

En la figura a continuación tenemos la forma correcta para un circuito lógico CMOS alimentado por voltajes de 5 a 12 V interfacear con un circuito TTL, por ejemplo un microcontrolador, con 5 V. Nota que la etapa de acoplamiento es alimentado por 5V del circuito TTL.
Shield de Interfaz CMOS - TTL
