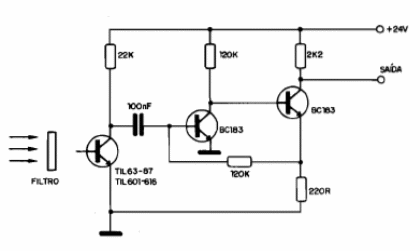

Este circuito es apto para la recepción de señales digitales, proporcionando una salida que corresponde a los pulsos. La fuente de alimentación es de 24 V y se puede utilizar equivalente del transistor como el 2N2222. El transistor depende de la aplicación y también se puede utilizar recursos ópticos para eliminar la interferencia de la luz ambiental. Para el caso de los microcontroladores debe salida de un divisor de tensión para que las señales obtenidas tengan 3,3 o 5 V.
Receptor para Radiación Pulsante
