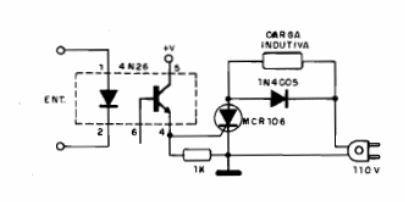

Con el circuito por debajo se puede controlar un SCR como el MCR106 u otro de la serie como el TIC106 con una señal aplicada al 4N26 (acoplador óptico). Se puede obtener excelente aislamiento y el circuito puede controlar cargas de alta corriente. El transistor del aislador debe ser alimentado con tensiones de 6 a 12 V. Ver que debe utilizarse un resistor limitador de corriente para el LED del 4N26. Su valor depende de la salida del microcontrolador utilizado, por ejemplo 120 ohmios a 3.3 V o 330 ohmios para 5 V. El circuito también trabaja con 220 V usando SCR adecuado. Ver aplicaciones similares en artículos que tratan con relés de Estado Sólido, disponibles en la web del autor.
Shield con Opto-aislador en el control de SCR (control de potencia)
