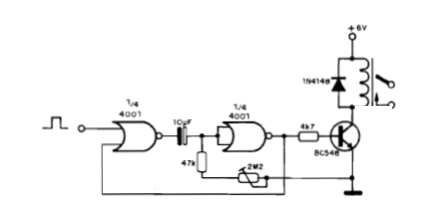

Un pulso de disparo producido por un microcontrolador y aplicado a la entrada de este circuito hace el relé cerrar sus contactos por un tiempo ajustado por el trimpot y que también depende del capacitor. Esto permite que un pulso de un microcontrolador se utilice con la función dual (ahorro de salidas). La mismo pulso hace lo accionamiento curto de otro circuito. El BC548 puede activar los relés de 6 V o 12 V con corriente máxima de bobina de 100 mA. La alimentación de 4001 se hace con el pin 14 positivo y negativo en el pin 7. Ao CMOS debe suministrarse con 3,3 o 5 V y el relé con 6 o 12 V dependiendo del tipo.
Interfaz Monoestable De Relé
