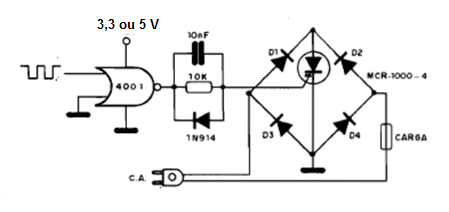

Esto interruptor usa un SCR controlado por las señales digitales de una salida del microcontrolador aplicado a una puerta 4001. La carga depende del SCR utilizado. Se ve que se utiliza un MOS SCR y los diodos deben ser capaces de conducir la corriente de la carga controlada. Alimentación da lo CMOS puede ser entre 5 y 12 V. El MOS SCR no es componente común, pero tipos como el TIC106 pueden ser experimentados.
Shield De Onda Completa - SCR
