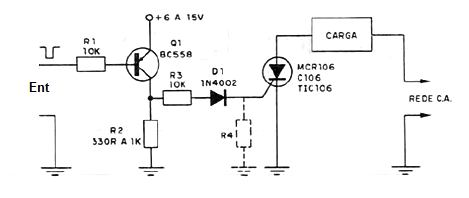

En la figura siguiente se tiene la manera de hacer una sencilla interfaz que te permite disparar SCRS e Triacs con señales de las salidas de un microcontrolador. La corriente de dispare de este circuito depende de R3 que, en caso de un triac debe reducirse a 470 ohm. Ver que el sector de alta tensión y baja tensión tienen tierras en común, lo que significa que hay no hay aislamiento entre el microcontrolador y la red. La red puede ser tanto 110 V o 220 V. R4 puede ser necesario al utilizar SCRs TIC106 sensibles y su valor será entre 1 k y 4k7.
Shield Para Disparo de SCR
