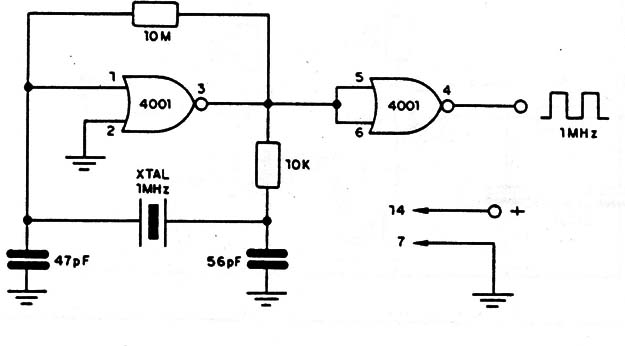

Este oscilador opera con tensiones de 5 a 15V y su frecuencia depende del cristal utilizado. EI integrado es un 4001 y la alimentación positiva se hace en el pin 14. La alimentación negativa se hace en el pin 7. Sólo se usa la mitad del integrado, pudiendo aprovecharse la otra mitad para otro oscilador u otra finalidad.
Oscilador XTAL CMOS 1 MHz
