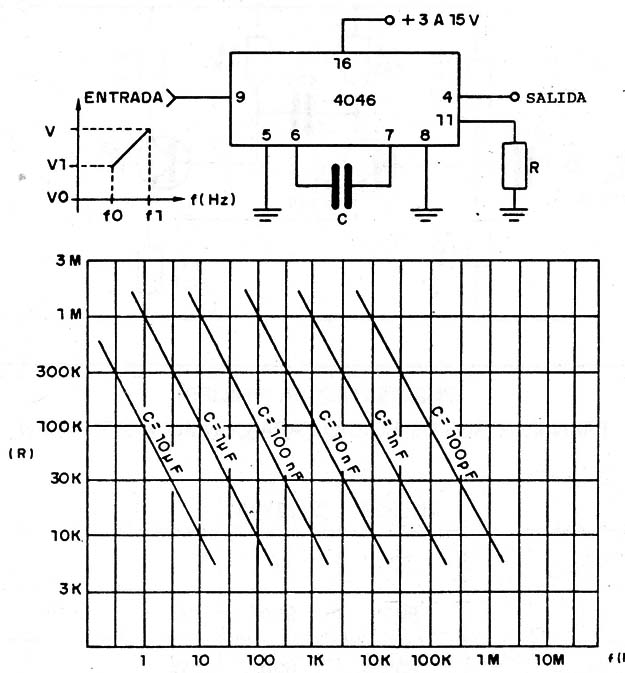

Este conversor tensión/frecuencia utiliza un solo integrado 4046 y permite obtener variaciones en la banda de 100:1 y hasta 1000:1. La tensión de control debe variar de o hasta la mitad de la tensión de alimentación, V/2. Un resistor entre el pin 12 y masa permite variar el mínimo de la banda de frecuencias de manera que con 0V no se tenga una frecuencia nula.



VCO con el 4046
VCO con el 4046
