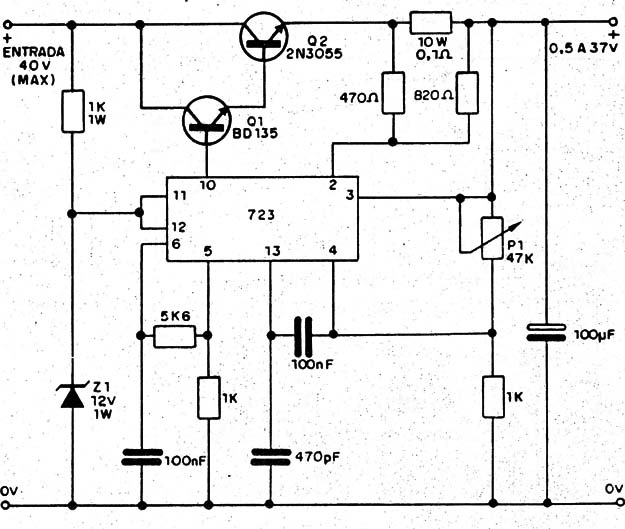

Este estabilizador de tensión puede usarse en una fuente de 0,5 a 37V con corriente de hasta 2A, teniendo como base el integrado 723. EI transistor Q2 debe montarse con un buen radiador de calor. EI ajuste de la tensión de salida se efectúa con P1. Los capacitores menores son cerámicos, y el electrolítico debe tener la tensión de trabajo compatible con Ia tensión máxima del circuito.
Estabilizador 723
