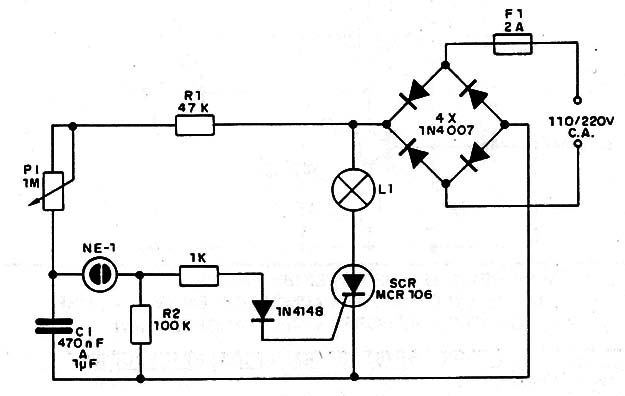

Este guiño de potencia puede controlar lámparas hasta de 100W en la red de 110V y hasta 200W en la red de 220V, en función del puente de diodos. El control es de onda completa y el ajuste de frecuencia se hace con P1. C1 debe tener valores entre 470 nF y 1 µF y es de poliéster con una tensión de trabajo por lo menos de 400V. EI SCR debe armarse con disipador de calor.
Guiño de Potencia
