En muchos montajes descritos en este sitio de web y en nuestras otras publicaciones hacemos uso de SCRs de la Serie 106 (TIC106, MCR106, C106, etc.).
Saber si uno de esos SCR está en buenas condiciones es algo que puede traer algún tipo de preocupación si el lector no tiene instrumento adecuado.

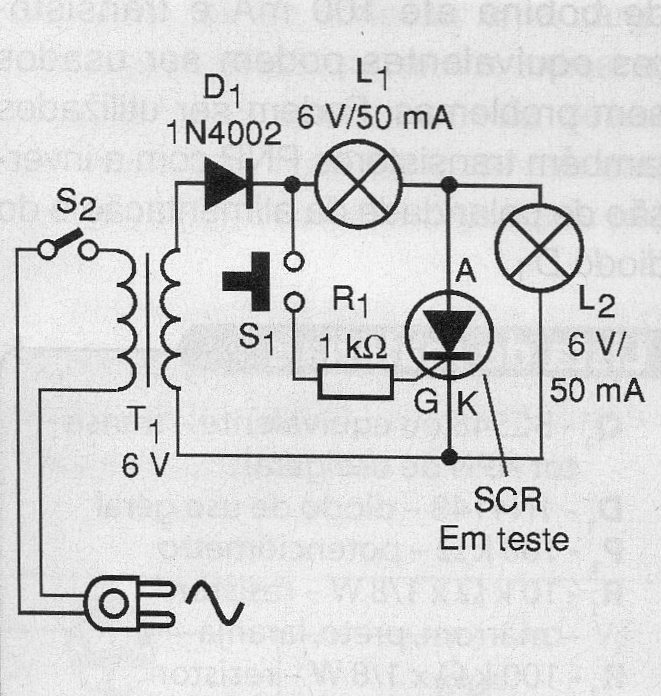

Para averiguar si uno de estos componentes está en buenas condiciones, se describe un probador simple, cuyo diagrama se muestra en la Figura 1.
El circuito utiliza dos lámparas de 6 V como indicadores y es fácil de usar: sólo tiene que enchufar el SCR al circuito y observar las lámparas.
Si en este modo, la luz de la lámpara L1 enciende con brillo máximo y L2 no enciende el SCR está en cortocircuito.
Si las dos luces permanecen encendidas con la reducción de brillo y al pulsar S1 no pasa nada, entonces el SCR está abierto.
Para un buen SCR, al apretar S1 apaga y L1 se enciende.

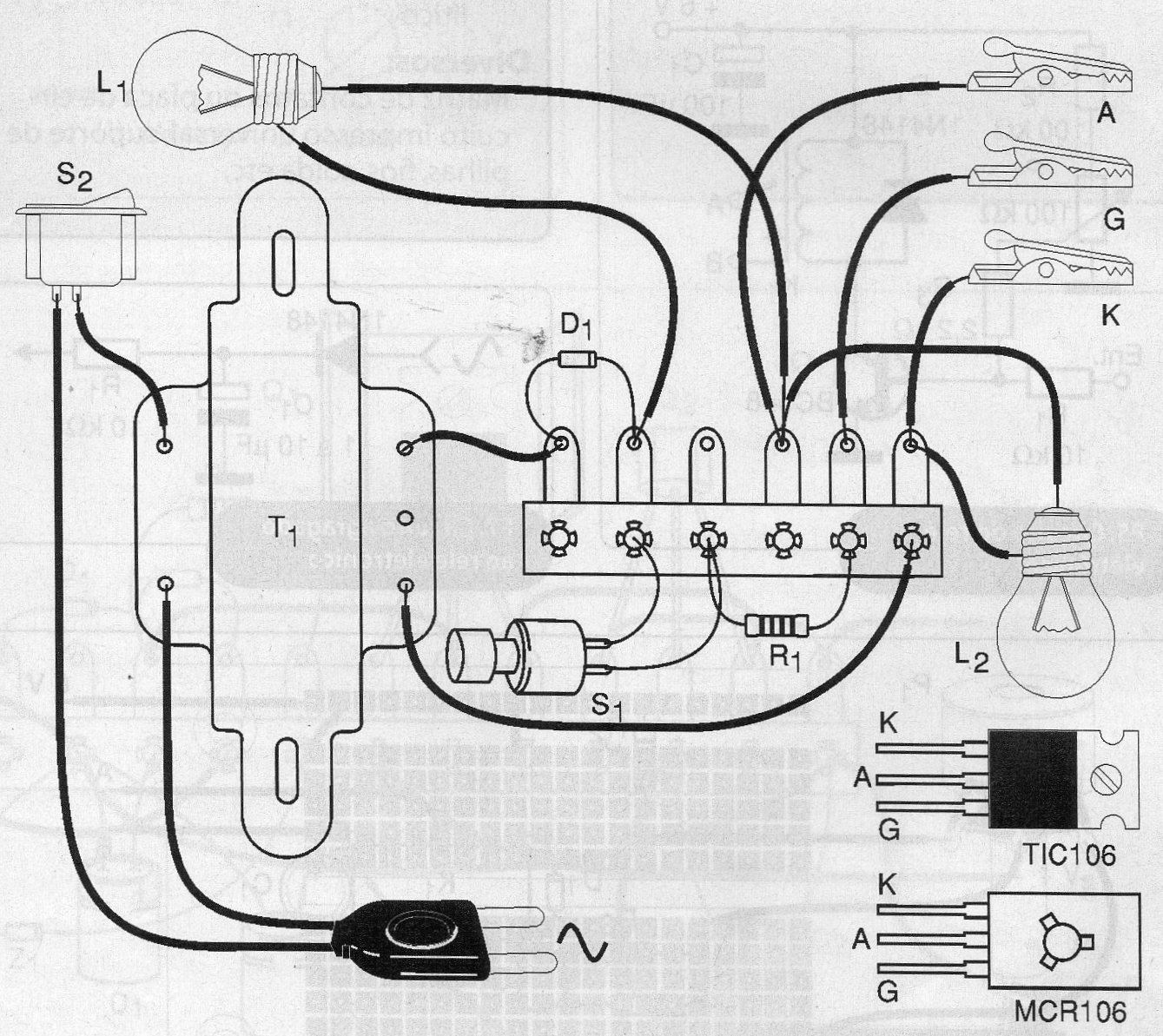

El conjunto puede ser montado en una puente de terminales dotada de hilos con garras cómo se muestra en la figura 2.
Hemos observado que SCRs de mayor potencia como la serie TIT para 6 amperios o más no puede ser probada por este circuito, que necesitan una corriente de activación superior a la que se obtiene apretando S1.
Lista de los materiales
D1 - 1N4002 - diodo de silicio
SCR - SCR en prueba - TIC106 o equivalente con cualquier sufijo - véase el texto
L1, L2 - lámpara de 6 V a 50 a 100 mA
T1 – Transformador con primario de acuerdo con la red local e secundario de 6V x 200 a 500 mA
S1 - Interruptor de presión
R1 - 1k ohms x 1/8 W - Resistencia - marrón, negro, rojo
Varios:
Cable de alimentación, base de montaje, puente de terminales, garras con cable, soldadura, etc.
