Un relé de altísima ganancia puede ser de gran utilidad en la bancada de proyecto. El circuito que describimos puede disparar relés a partir de señales con 10, 100 o 1000 veces menor intensidad que la necesaria en una aplicación normal.
Se trata de un super-amplificador con ganancia que depende de R1 y R2 según la tabla en la figura, usando una fuente de acuerdo con el relé. La fuente debe ser simétrica.
El circuito está diseñado para relés sensibles de 6 ó 12 V, y puede funcionar con tipos que tengan una corriente máxima de bobina de 100 mA.

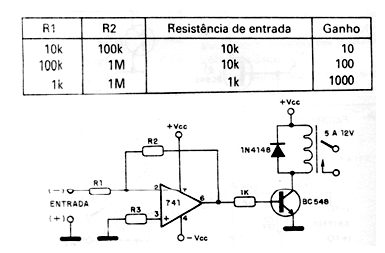

En la figura 1 tenemos el diagrama completo de este relé electrónico que se puede montar en matriz de contactos o placa de circuito impreso.
Lista de material
CI-1 -741 - circuito integrado
Q1- BC548 - transistores NPN de uso general
D1- 1N4148 - diodo de uso general
K1- - relés sensible
R1- ver tabla
R2 - ver tabla
R3 - igual a R1
R4 - 1 k ohms x 1/8 W-resistor - marrón, negro, rojo
Varios:
Placa de circuito impreso, fuente de alimentación simétrica según la tensión del relé, hilos, soldadura, etc.
