Con este circuito podemos probar capacitores cerámicos, poliéster, styroflex y otros tipos no polarizados en el rango de valores de 1 nF a 470 nF.
La indicación de estado es auditiva, es decir, un capacitor en buen estado va a hacer que el aparato emita un sonido, cuya frecuencia depende de su valor.
Los capacitores más grandes producirán sonidos más graves.
En posesión de condensadores de valores conocidos podemos incluso establecer el valor del capacitor en prueba por la comparación de los sonidos producidos.
El circuito consiste en un simple oscilador que depende del capacitor en prueba para funcionar.
Este circuito se basa en un integrado 555 en la configuración astable.
La alimentación se realiza por 4 pilas comunes o incluso una batería de 9 V. La corriente drenada es muy baja, lo que garantiza una gran durabilidad para la fuente de alimentación.

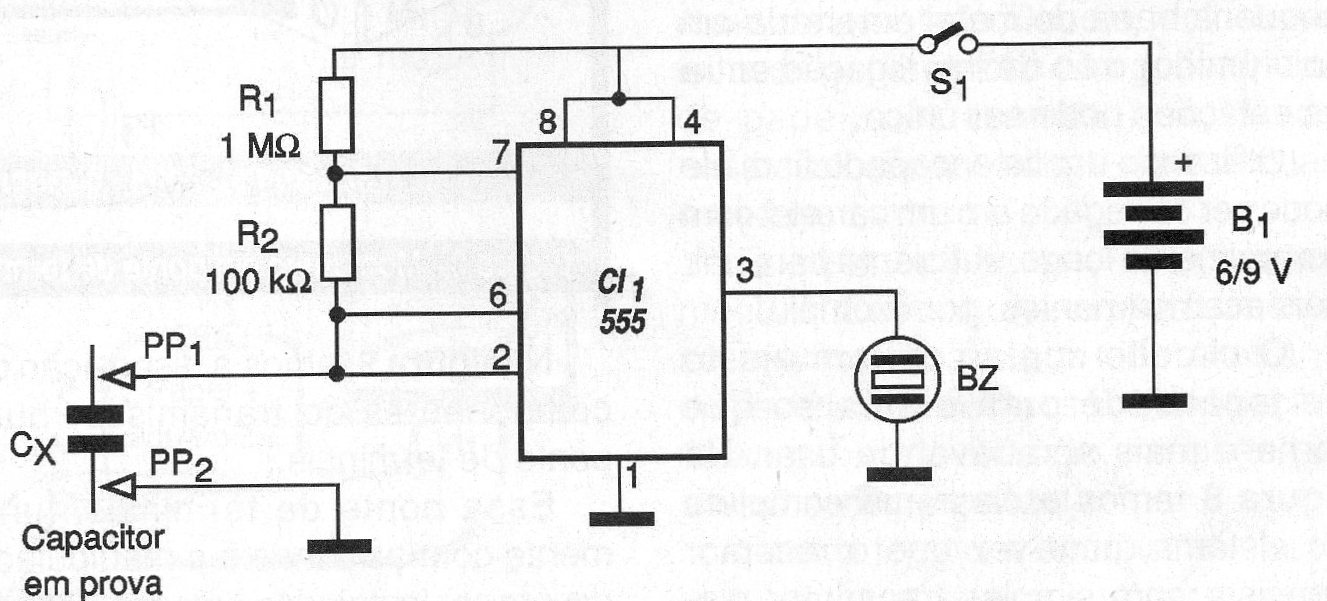

En la figura 1 tenemos el diagrama completo de lo probador de capacitores.

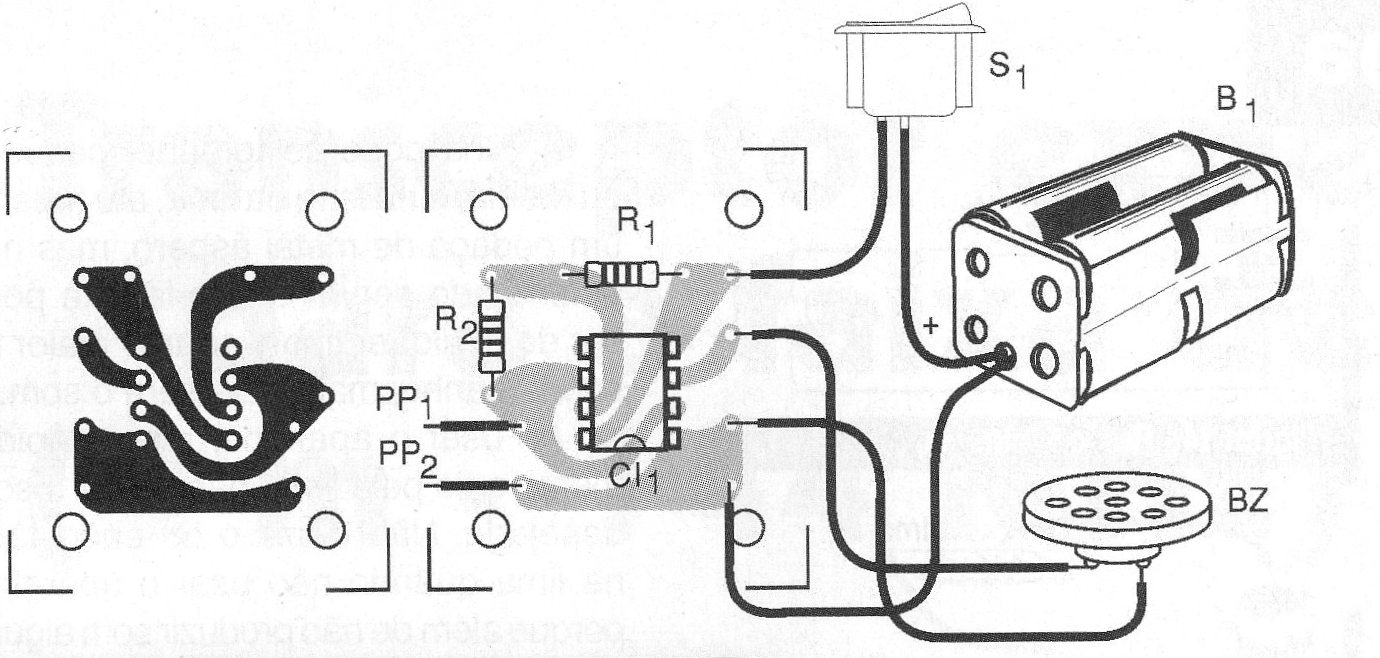

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.
El montaje también se puede hacer fácilmente en una matriz de contactos.
Para el circuito integrado, sugerimos el uso de un zócalo DIL de 8 pines. Los resistores son de 1/8 W y el transductor puede ser tanto del tipo piezoeléctrico como de cristal de alta impedancia.
Los resistores son de 1 / 8W y las puntas de prueba pueden ser adquiridas listas o improvisadas con clavos comunes.
Para las pilas se debe utilizar un soporte apropiado con la polaridad observada.
El conjunto cabe en una caja plástica de reducidas dimensiones.
Uso:
La prueba de funcionamiento es simple: basta conectar entre las puntas de prueba un capacitor en buen estado, con valor dentro del rango indicado.
Los capacitores mayores producen pulsos de intervalos ya que tendremos una frecuencia muy baja para la señal.
Para utilizar el aparato basta con colocar las puntas de prueba en el capacitor en prueba. Si hay emisión de sonido, el condensador estará en buen estado.
Si no ocurre nada, entonces el capacitor estará en corto, abierto, o aún tiene valor fuera de la banda que el probador puede operar.
LISTA DE MATERIAL
Semiconductores:
CI-1 - 555 - circuito integrado
Resistores: (1/8 W, 5%):
R1 - 1 M ohms - marrón, negro, verde
R2 - 100 k ohms - marrón, negro, amarillo
Varios:
BZ - Transductor cerámico - ver texto
B1 - 6 o 9 V 0 4 pilas o batería
S1 - Interruptor simple
PP1, PP2 - Puntas de prueba roja y negra
Placa de circuito impreso, soporte de pilas, zócalo para el integrado, caja para montaje, hilos, soldadura, etc.
