Los sonidos espaciales de tiros de pistolas de rayos láser o similares, que oímos en películas como la Guerra de las Estrellas y otros, pueden ser imitados con circuitos electrónicos, algunos hasta bastante simples. Es el caso de este proyecto, indicado para los principiantes que desean un montaje de efecto que pueda ser realizado con pocos componentes de bajo costo.
Para generar un sonido "espacial" similar a un disparo de pistola láser, utilizamos un simple oscilador, pero con buena potencia, el cual convenientemente instalado en una caja con cable se convierte en un juguete interesante.
El circuito es alimentado por dos o cuatro pilas, según la potencia deseada.
El montaje de este aparato es muy simple, por lo que se indica a los estudiantes e novatos que aún no tienen mucha práctica en el trato de componentes.
Para producir una especie de silbido bien agudo empleamos un oscilador de audio con dos transistores. La frecuencia de este silbido es dada básicamente por el capacitor C2 y por R1. Puede cambiar estos componentes para modificar el sonido.
Un capacitor mayor resulta en un sonido más grave y menor resulta en un sonido más agudo.
La duración duele tiro y su variación tonal, que imita un rebote de bala bastante agudo, es dada por C1. Este componente también se puede cambiar.
Cuando aprieta el gatillo C1 se carga y al soltarlo se descarga produciendo el sonido decreciente.
La intensidad depende de la alimentación. Si desea un sonido muy alto cambie Q2 por un TIP32 y lo monta en disipador alimentando el circuito con 9 o 12 V.

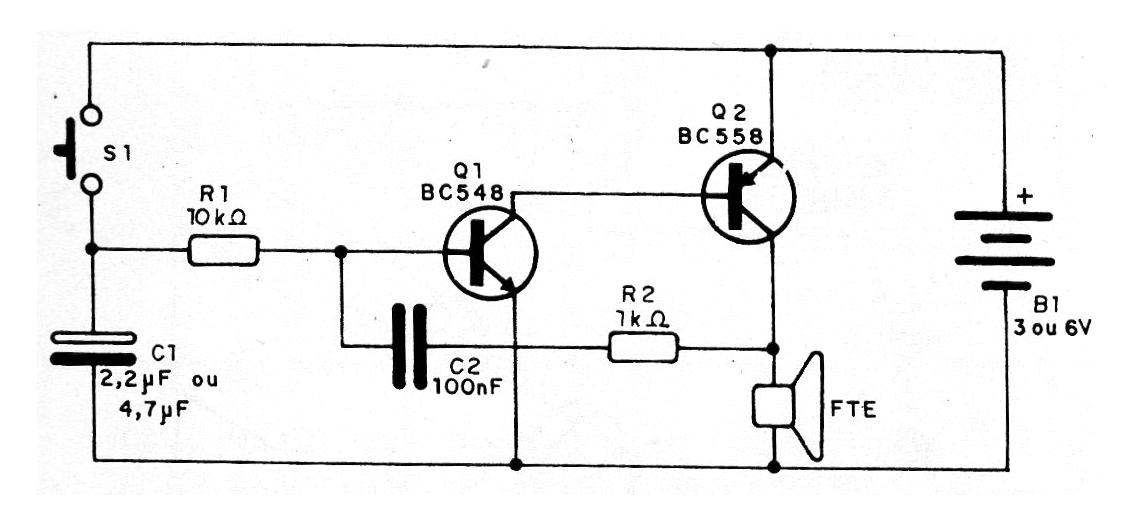

En la figura 1 damos el diagrama completo del aparato.

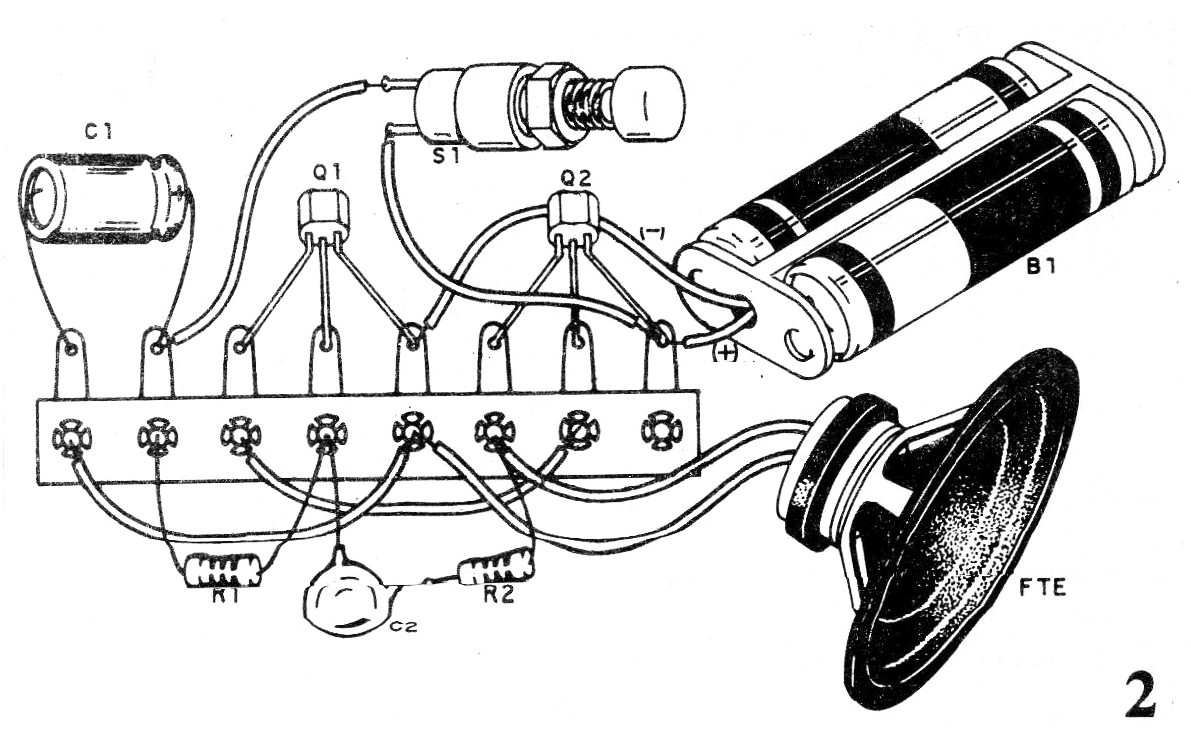

El montaje basado en un puente de terminales se muestra en la figura 2.

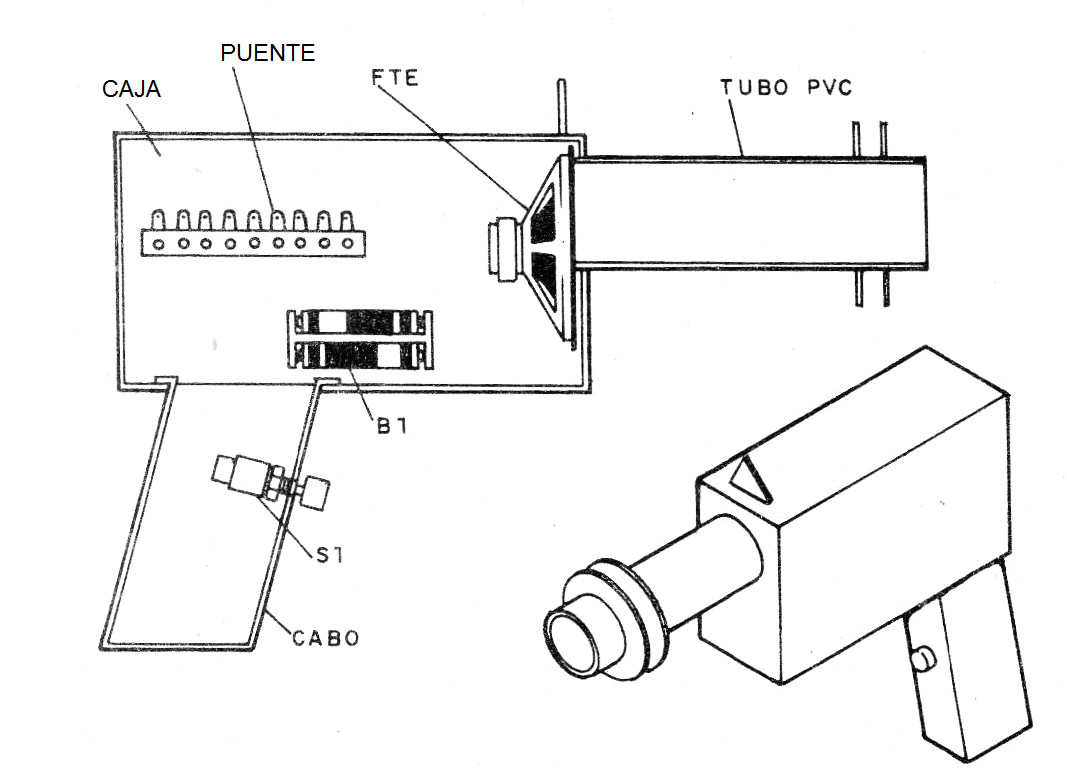

En la figura 3 damos una sugerencia de montaje en una cajita imitando un arma, donde el gatillo es un interruptor de presión.
Lista de materiales:
Q1 - BC548 o equivalente - transistores NPN
Q2 - BC558 o equivalente - transistores PNP
FTE - 4 ó 8 ohms - Altavoz pequeño
B1- 2 o 4 pilas pequeñas
C1 - 2,2 uF o 4,7 uF-capacitor electrolítico para 6 V o más
C2 - 100 nF - capacitor de cerámica o poliéster
R1 - 10 k ohms x 1/8 W-resistor - marrón, negro, naranja
S1 - Interruptor de presión NA
Varios:
Puente de terminales, soporte de pilas, caja para montaje, hilos, soldadura, etc.
