Receptor de alarma por infrarrojos (CIR25209S)

Written by: Newton C. Braga
Category: Banco de circuitos

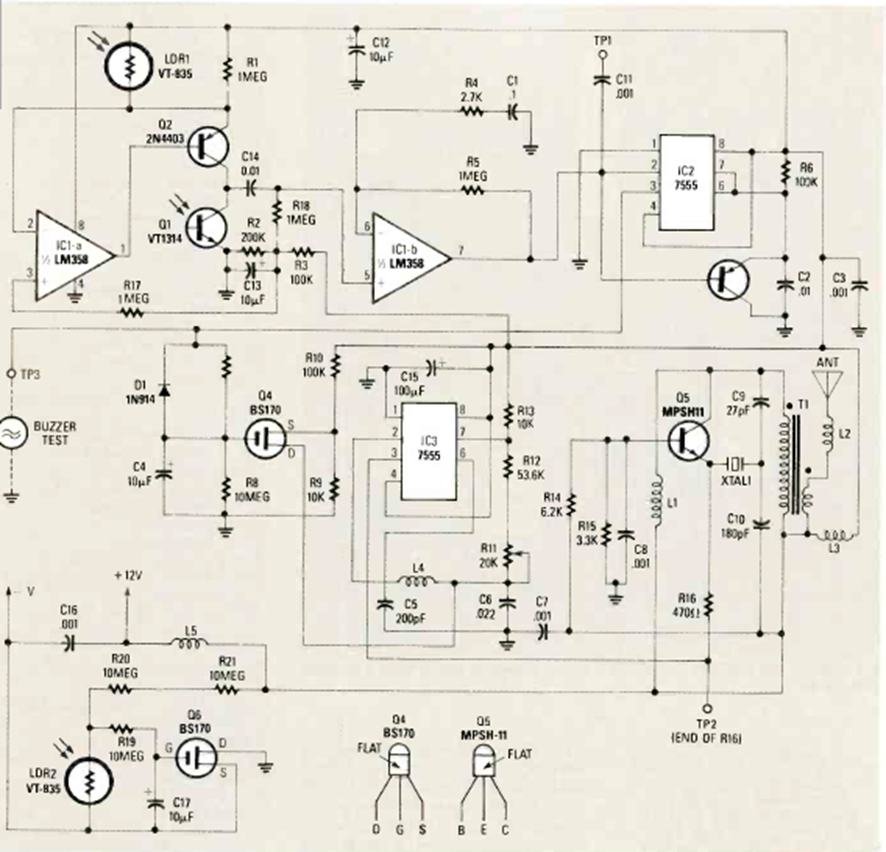

Este es el receptor del sistema de alarma anterior. El circuito es de Radio Electronics de abril de 1989 y tiene un LDR como sensor. Se deben utilizar recursos ópticos para mejorar el rendimiento.




| Clique na imagem para ampliar |
