Temporizador simple de 6 a 60 segundos 555 (CIR25861S)

Written by: Newton C. Braga
Category: Banco de circuitos

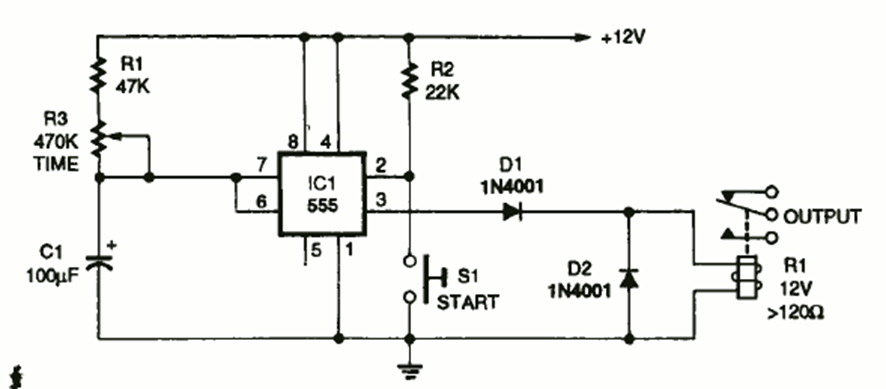

Este circuito fue encontrado en la edición de junio de 1995 de la revista Electronics Now. El relé debe ser de tipo sensible con una corriente de activación de hasta 100 mA.




| Clique na imagem para ampliar |
