Filtro de paso de banda de segundo orden (CIR25624S)

Written by: Newton C. Braga
Category: Banco de circuitos

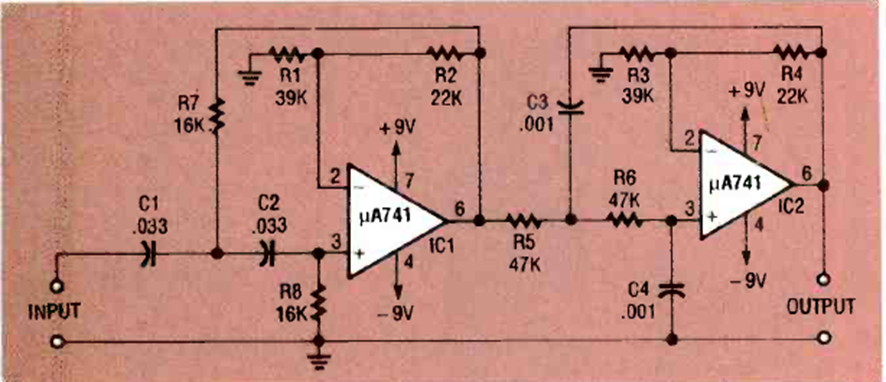

Este filtro con operacional 741 permite el paso del rango de frecuencia entre 300 Hz y 3400 Hz. Este rango se puede modificar modificando los componentes. El circuito es de Electronics Now de agosto de 1993.




| Clique na imagem para ampliar |
