Fuente de alimentación para amplificador LM12 (CIR26114S)

Written by: Newton C. Braga
Category: Banco de circuitos

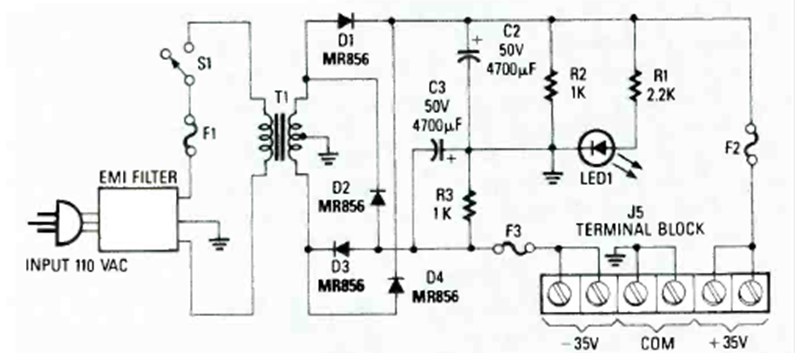

Esta fuente se encontró en el mismo número especial de 1990 de la revista Radio Electronics Experimenter que describe un amplificador de hasta 100 W por canal con el LM12.




| Clique na imagem para ampliar |
