Relé de proximidad (CIR25367S)

Written by: Newton C. Braga
Category: Banco de circuitos

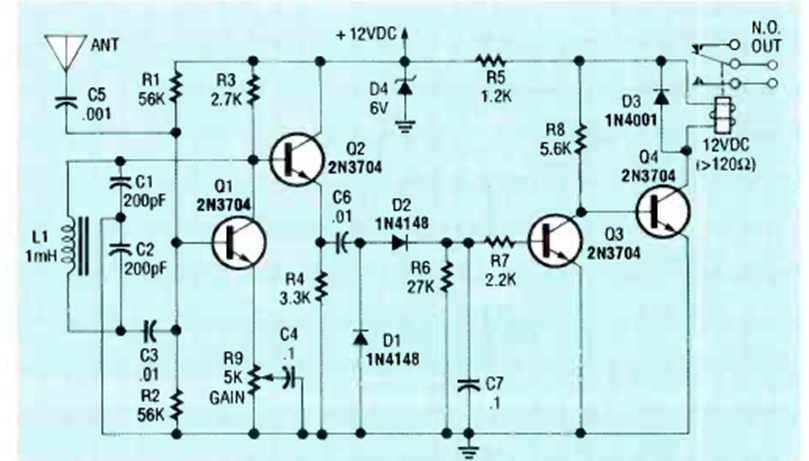

Este circuito de relé de proximidad se encontró en la revista Radio Electronics de julio de 1990. La tensión de alimentación debe ser el correspondiente al relé utilizado.






| Clique na imagem para ampliar |
