Interfaz de audio con acoplador óptico (CIR25517S)

Written by: Newton C. Braga
Category: Banco de circuitos

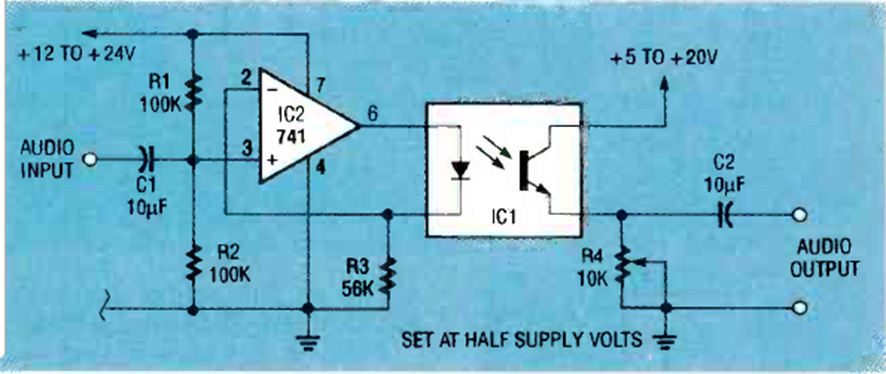

Este circuito de aislamiento para señales de audio se encontró en la edición de agosto de 1992 de la revista Radio Electronics. El circuito puede aplicarse a otros amplificadores operacionales.




| Clique na imagem para ampliar |
