Detector de tensión (CIR26049S)

Written by: Newton C. Braga
Category: Banco de circuitos

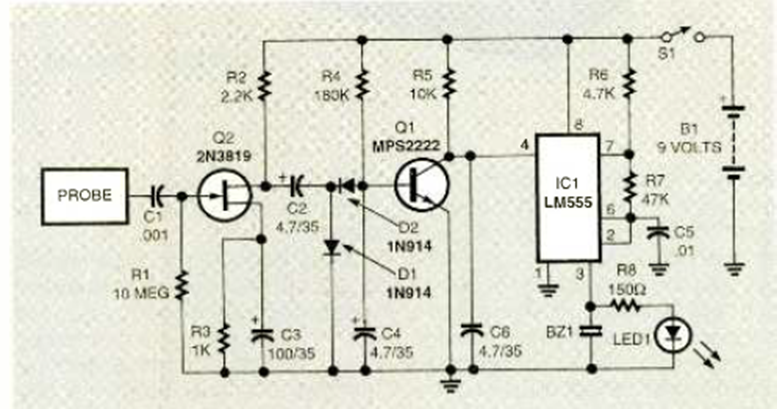

Este circuito consta de un sensor electrostático que puede comprobar si un cable está energizado simplemente acercándose a él. El circuito es de Electronics Now de diciembre de 1998.




| Clique na imagem para ampliar |
