Oscilador de puente de Viena con regulador de diodos (CIR25907S)

Written by: Newton C. Braga
Category: Banco de circuitos

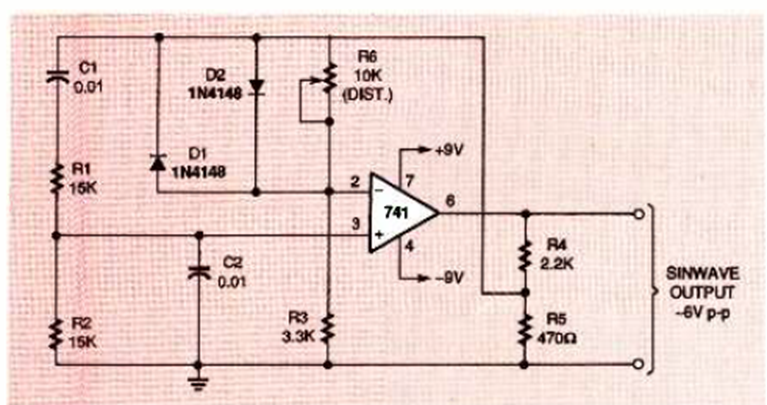

Este circuito para señales sinusoidales de 1 kHz utiliza un circuito operativo común y está alimentado por una fuente simétrica. El circuito es de la revista Electronics Now, diciembre de 1995.




| Clique na imagem para ampliar |
