Semáforo 4017 (CIR25722S)

Written by: Newton C. Braga
Category: Banco de circuitos

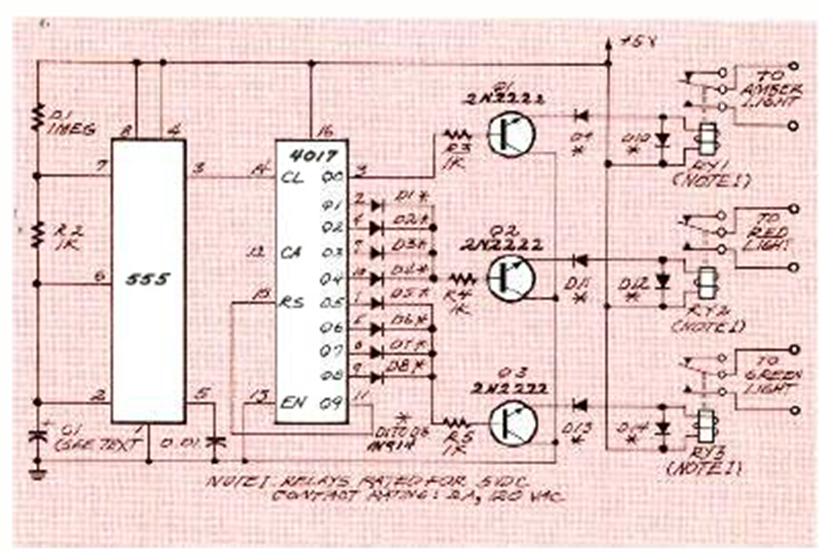

Este circuito realista tiene tiempos más largos para las luces verde y roja, y tiempos más cortos para las amarillas. El circuito es de Electronics Now de mayo de 1994.




| Clique na imagem para ampliar |
