Oscilador sinusoidal de 800 Hz (CIR25607S)

Written by: Newton C. Braga
Category: Banco de circuitos

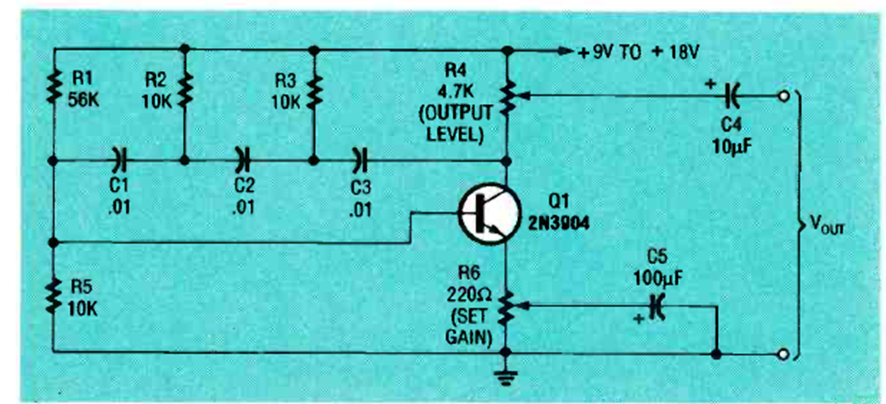

En este circuito de cambio de fase, el transistor puede ser cualquier transistor de propósito general. El circuito es de Electronics Now de junio de 1993.




| Clique na imagem para ampliar |
