Amplificador inversor LM741 (CIR25217S)

Written by: Newton C. Braga
Category: Banco de circuitos

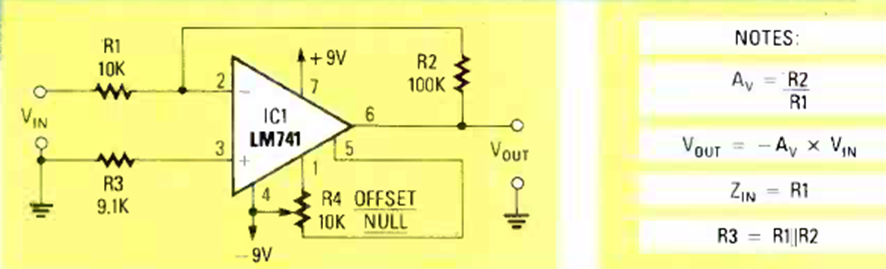

En la figura tenemos la manera de implementar un amplificador con ganancia 10 utilizando el amplificador operacional LM41. El circuito es de una publicación de mayo de 1989.




| Clique na imagem para ampliar |
