Temporizador CMOS (CIR26050S)

Written by: Newton C. Braga
Category: Banco de circuitos

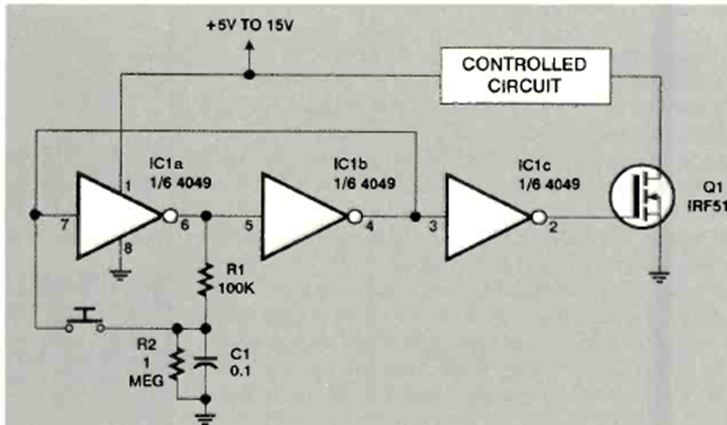

Este circuito fue encontrado en la revista Electronics Now de enero de 1999. El tiempo de encendido lo da el capacitor y el MOSFET debe ser acorde a la carga controlada.




| Clique na imagem para ampliar |
