Circuito FSK (CIR25797S)

Written by: Newton C. Braga
Category: Banco de circuitos

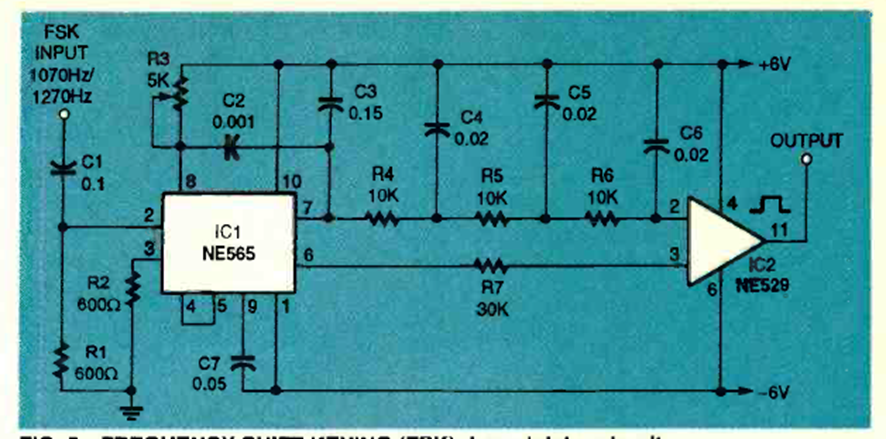

Este circuito de modulación por desplazamiento de frecuencia se encontró en la edición de noviembre de 1994 de la revista Electronics Now. El circuito opera a bajas frecuencias.




| Clique na imagem para ampliar |
