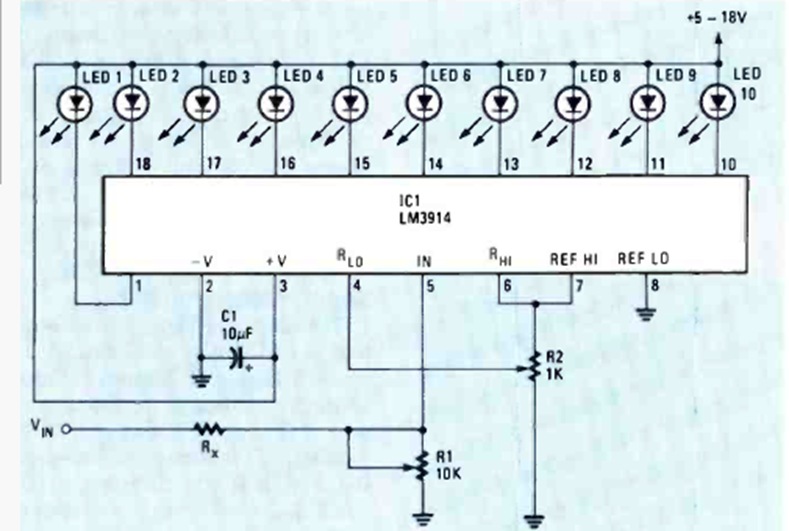

En la figura tenemos la forma de utilizar la barra gráfica LM3914 con escala expandida. El circuito tiene dos ajustes que determinan los extremos de la escala de excitación del LED.
| Clique na imagem para ampliar |
En la figura tenemos la forma de utilizar la barra gráfica LM3914 con escala expandida. El circuito tiene dos ajustes que determinan los extremos de la escala de excitación del LED.
